Назначение
Предназначены для использования в распределительных сетях электрической энергии переменного тока с частотой 50 Гц с наибольшим рабочим напряжением до 24 кВ.
Особенности
- Двухстороннее обслуживание;

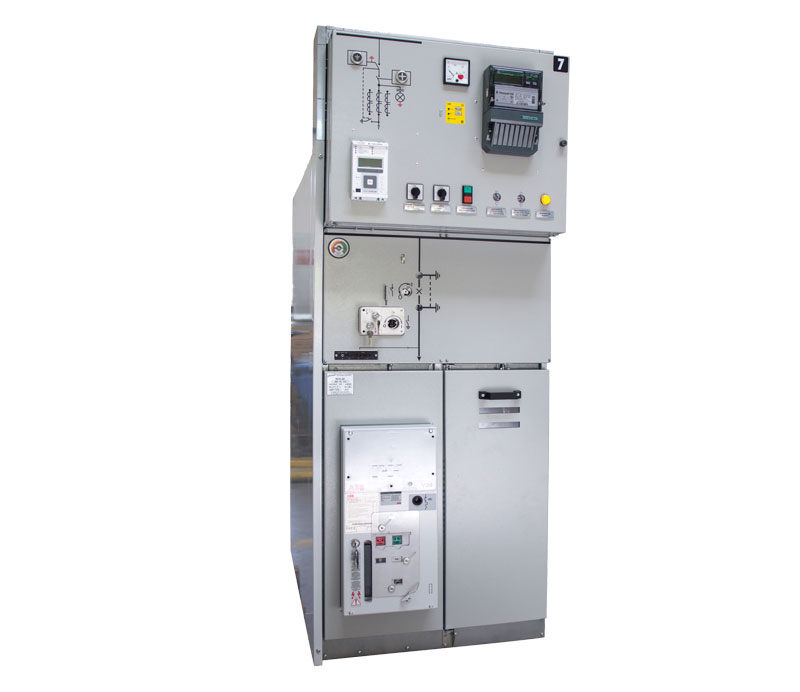

- Вакуумный/элегазовый выключатель на выкатном элементе в нижней части для возможности оперативной замены;
- Расположение сборной шины-сверху, подключение кабелей снизу;
- Поставка в полной заводской готовности с проведенными типовыми испытаниями;
- Жесткий сварной каркас из сортового проката.
Основные характеристики
- Номинальное рабочее напряжение - 6; 10 кВ;
- Номинальный ток главных цепей шкафов - 630-3150А;
- Номинальный ток отключения выключателя, встроенного в КРУ - до 40кА;
- Номинальный ток электродинамической стойкости главных цепей - до 102 кА;
- Габаритные размеры (ШхГхВ) - (750;1000;1125)х1360x1720 мм;
- Масса одного шкафа от 650 кг;
- Условие эксплуатации: от минус 5 до плюс 40 °С, У3 по ГОСТ 15150-69;
- Степень защиты оболочки со стороны фасада - не менее IP31 по ГОСТ 14254-96.
Область применения
- Добывающая, химическая, лесная и деревообрабатывающая промышленность;
- Электроэнергетика и металлургия;
- Легкая и пищевая промышленность;
- Машиностроение и металлообработка.
