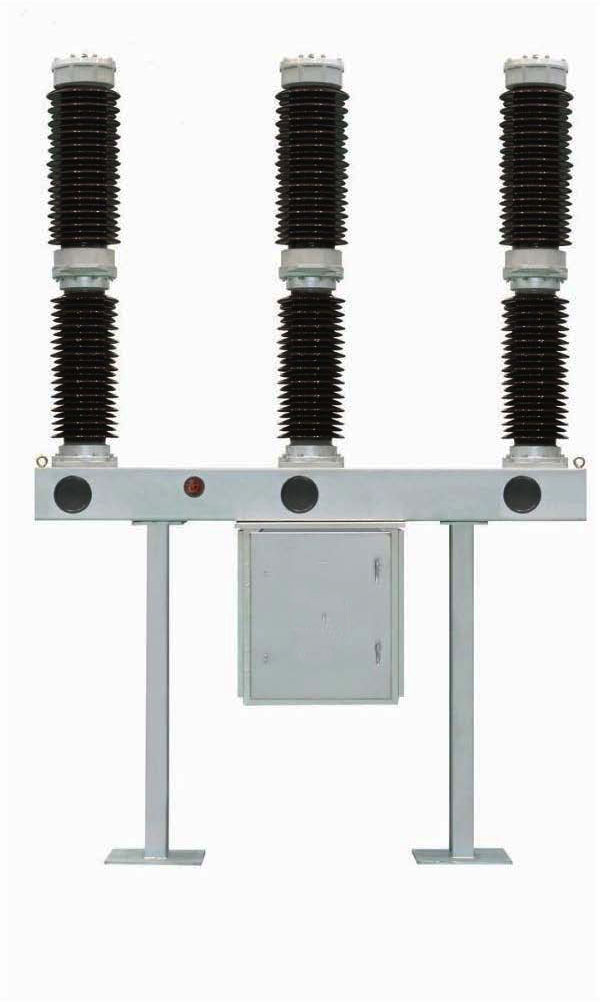

Возможность ручного взвода пружин для включения выключателя под нагрузку при отсутствии оперативного тока; простота конструкции, высокая надежность, высокий коммутационный ресурс; коррозионностойкие покрытия стальных частей выключателя и опорных металлоконструкций;пониженные усилия оперирования выключателем за счет специальной конструкции узлов управления потоком газа.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
| Вес выключателя | до 1100 кг(35кВ), 1700 кг(110кВ), 4500 кг (220кВ) |
| Время включения при min/max рабочем напряжении | <24 мс |
| Время размыкания при включении контакта | <5 мс |
| Высота установки над уровнем моря | не более 1000м |
| Габаритные размеры (ШхГхВ), мм | 2000x560x2410 мм(35кВ); 3080x1100x1200 мм(110кВ); 5420х684х834 мм(220кВ) |
| Межфазное межцентровое расстояние | 770 мм(35кВ),1700(110кВ), 4000(220кВ) |
| Механический срок службы | 10 000 циклов |
| Номинальная последовательность выполнения операций | 0-0.3s-C0-180s-C0 |
| Номинальное напряжение электродвигателя заводки пружин | AC/DC 110;220В |
| Номинальное напряжение, Кв | 35,110,220 кВ |
| Номинальное рабочее напряжение катушки включения/отключения | DC 110;220В |
| Номинальный кратковременный выдерживаемый ток | 25;31,5;40;50 кА |
| Номинальный пиковый выдерживаемый ток | 63;80;100;125 кА |
| Сейсмостойкость | не более 9 баллов |
| Скорость ветра | не более 34м/с |
| Условие эксплуатации | от минус 50 до плюс 55 °С, УХЛ3 по ГОСТ 15150-69 |
